半導體制造的“觀察難度”,正在升級
生成式AI、5G通信和電動汽車制造等技術發展,正在推動半導體需求增長。
與此同時,制造現場面對的挑戰也在變化:芯片特征更小,相機靶面更大,封裝結構從平面走向堆疊,缺陷與正常結構之間的差異越來越細微。
過去,視覺檢測首先回答的是:
能不能看見?
現在,它還要進一步回答:
能否看得細、看得穩,并在真實制造環境中持續看準?
由此,半導體視覺迎來三重升級:
從“看見缺陷”到“解析微小變化”
從“參數匹配”到“系統匹配”
從“單一檢測”到“復雜制造協同”
康耐視結合機器視覺硬件,系統,軟件及AI工具,滿足半導體行業對檢測、引導、測量與識別的視覺應用。

從“看見缺陷”到“解析微小變化”
亞微米級缺陷,如何才能檢得更精準?
不一定。
在晶圓檢測中,影響檢出結果的不只是倍率,還包括光學分辨率、系統像素精度、圖像對比度與全視場表現。
解決思路:
從鏡頭選型、波長匹配與色差控制入手,讓微小缺陷形成更穩定的圖像特征。
資料里繼續看:

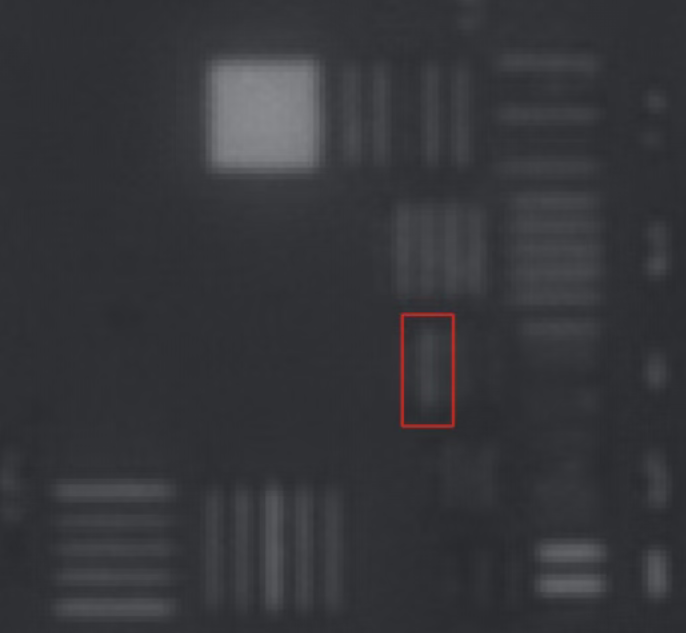

0.55μm特征為何仍能被檢出?切換不同波長后,圖像清晰度會發生什么變化?

微小缺陷檢測,不只取決于“是否清晰分開”。
從“參數匹配”到“系統匹配”
參數更高,成像就一定更好嗎?
未必。
鏡頭設計、制造公差與邊緣視場表現,都可能造成“參數相近,效果不同”。因此,項目前期實測比單純比較參數更重要。
解決思路:
從單項參數對比,轉向協同驗證光源、鏡頭、相機與完整視場的成像效果。
資料里繼續看:

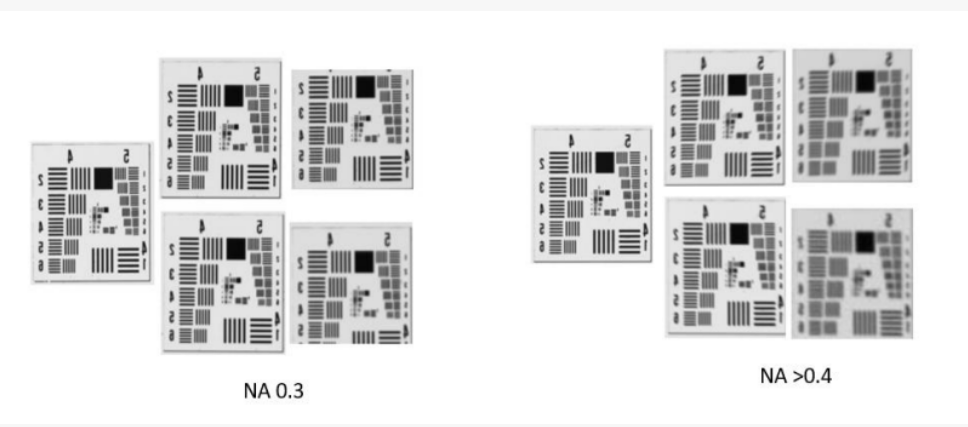

為什么NA更高,邊緣視場的表現反而未必更好?物鏡要如何更好地匹配大靶面相機?

參數表通過之后,還要讓整個視場通過。
從單一檢測到復雜制造協同
優異封裝,需要的不只是“拍清楚”

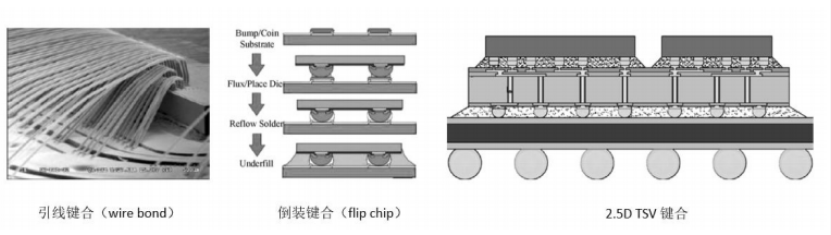

從引線鍵合到2.5D、3D封裝,視覺系統還需兼顧多視野、精準定位、抗振、溫漂與亞像素處理
解決思路:
上下雙視野、多相機棱鏡等定制光學方案與視覺方案,可以滿足多樣且復雜的應用場景。
資料里繼續看:
在200—300℃環境與數十納米級定位要求下,視覺系統如何保持穩定?

抗振|雙視野|高精度協同
從三重升級,到具體應用
在半導體制造現場,“看見”后還需要轉化為識別、測量、定位與缺陷判斷:
晶圓字符識別
通過靈活照明、OCR與DataMatrix代碼讀取技術,應對反光背景及退化標記。
探針標記分類
利用圖案匹配技術,識別探針標記的形狀、尺寸與位置,輔助提升測試可靠性。
WLCSP側壁微裂紋檢測
利用AI區分微裂紋與正常結構層線,應對低對比度和復雜背景。
