方案背景

（一）檢測需求：

接線盒當前主流的焊接方式為加錫焊、高頻焊以及激光焊，需要在接線盒焊接前后對外觀進行檢測。其中接線盒焊前檢需要檢出匯流條未伸出或伸出后未彎折、匯流條短、匯流條未壓平、匯流條缺失等缺陷；焊后檢需要檢出殘膠異物、引線缺失、匯流條未焊接、焊疤過融、焊疤過短或過少等缺陷。

（二）痛點和問題：

1. 接線盒存在多種焊接工藝加錫焊、高頻焊以及激光焊等，不同工藝的成像以及缺陷檢測要求不相同，接線盒版型樣式有也存在比較多的差異。

2. 檢測要求精度高，焊前要求將接線盒多個方位的偏移量精準計算，引導焊接頭做準確焊接；接線盒焊后檢成像特征上相似，容易出現誤漏檢相關問題

3. 在線檢測需滿足光伏高速生產節奏，需要保證生產的節拍要求

方案優勢

1. 接線盒外觀缺陷檢測采用深度學習的方式，搭配高精度圖像分割能夠?qū)崿F(xiàn)不同種類缺陷的高成功率檢出，適應物料變化，魯棒性強，準確率可達99.5%以上

2. 軟件具備缺陷統計，可靈活調整計算方式，便于用戶了解生產情況；工藝參數開放，可根據需求自由調整；日志與檢測結果打印，顯示新的耗時、檢測結果、PLC信號交互等信息

方案架構

（一）方案描述：

1. 接線盒加錫焊焊前焊后檢采用1200萬像素千兆網口彩色面陣相機搭配25mmKF系列抗震鏡頭，配合拱形光清晰成像實現接線盒的外觀檢測

2. 接線盒激光焊焊前焊后檢采用2000萬像素千兆網孔彩色面陣相機搭配12mmKF系列抗震鏡頭，配合高亮環光清晰成像實現接線盒的外觀檢測

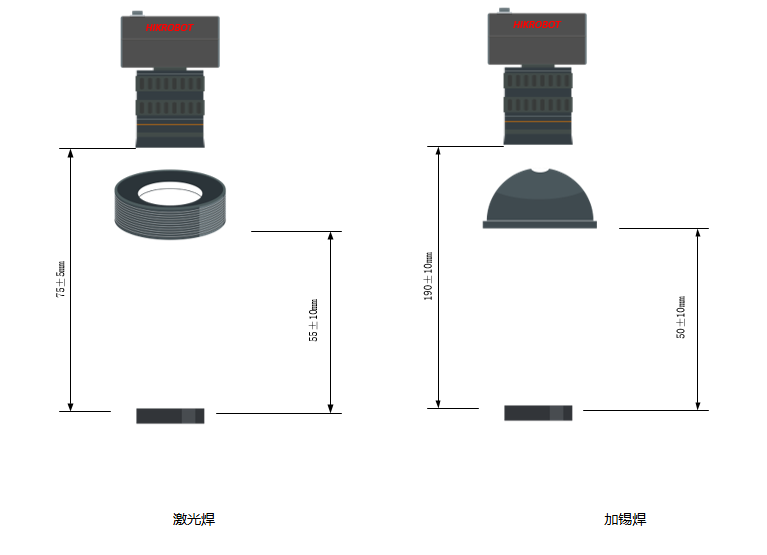

（二）架設示意圖

相關產品：

海康MV-CS200-10GM/GC 2000萬像素網口面陣相機                     MVL-KF1224M-25MP                                MVL-KF2524M-25MP
