1.客戶(項目)所屬行業:物流行業

2.行業背景介紹

(1)行業簡介

物流是指物品從供應地到接收地的實體流動過程，根據實際需要,將運輸、儲存、裝卸、搬運、包裝、流通加工、配送、信息處理等基本功能實施有機結合。物流業屬于國家大力鼓勵發展的行業。自2022年以來，國家相關部門提出了一系列推動物流行業快速、高質量發展的支持政策。

物流業作為支撐我國經濟發展的重要基礎設施,近年來社會物流總額一直保持著平穩增長的趨勢。根據中國物流與采購聯合會數據，2012-2022年，我國社會物流總額從177.3萬億元增長至347.8萬億元，其中2020年受新冠疫情影響，增速明顯下降。工業物流在社會物流總額中的占比最高，2022年工業品物流總額309.2萬億元，占比88.93%。我國物流行業有著巨大的發展空間，尤其在智能化、綠色化、服務化等方面，有著巨大的潛力等待挖掘。根據近年來我國社會物流總額及社會物流總收入變化趨勢,對2024-2029年中國社會物流總收入進行預測，至2029年末，我國社會物流總收入或將達到17.9萬億元(數據來源:前瞻產業研究院)。

(2)檢測原因

倉庫管理條碼解決方案在倉庫管理中引入條碼技術，對倉庫的到貨檢驗、入庫、出庫、調撥、移庫移位、庫存盤點等各人作業環節的數據進行自動化的數據采集，保證倉庫管理各個作業環節數據輸入的效率和準確性，確保企業及時準確地掌握庫存的真實數據，合理保持和控制企業庫存。通過條碼打印機打印出相應標簽，再粘貼到貨品、貨架上，然后利用讀碼器掃描標簽進行清點核對，隨后將紙箱其放在架子上，掃描貨架編號，完成操作。整個流程下來，不需要人工紙筆記錄，數據也能實時更新。

3. 案例背景

(1) 客戶(項目)需求

手動推動叉車時，需要對箱體兩側的二維碼進行讀取并且上傳客戶MES 系統，叉車拉動為正常人行走速度1.5m/s左右。

進行箱體拍照后需做整體拼圖處理，對于異常未讀取碼需進行標注出來，指示客戶拉動到異常區進行補錄。

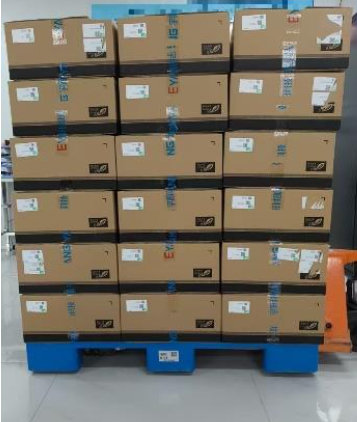

樣品實物圖

(2)客戶痛點或問題

以往整個箱體通過人為使用 PDA，逐個掃描單個箱體，錄入mes系統的方式，會出現個別箱體因為人為視覺疲勞導致箱體漏讀的情況，導致被終端投訴對于單個箱體進行識別人為工作效率太低，CT耗時太久，嚴重影響產能需求，并且耗損人力成本過多

4.方案描述

(1)項目配單表

(2)方案示意圖

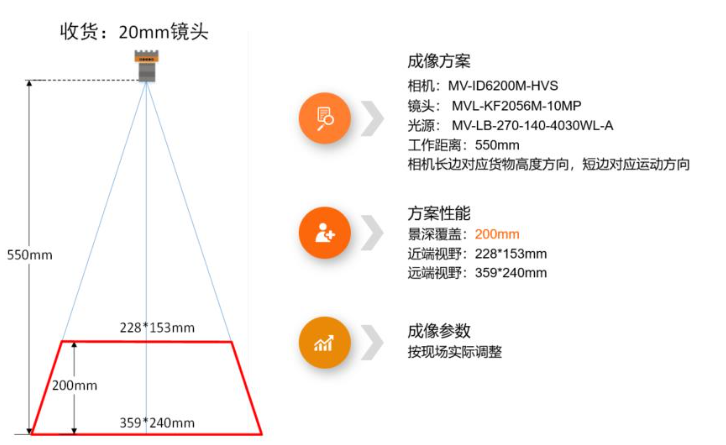

單相機架設方案

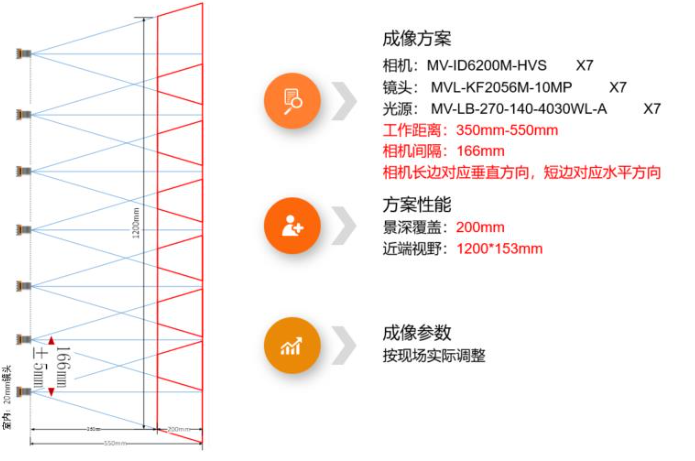

單側相機架設方案

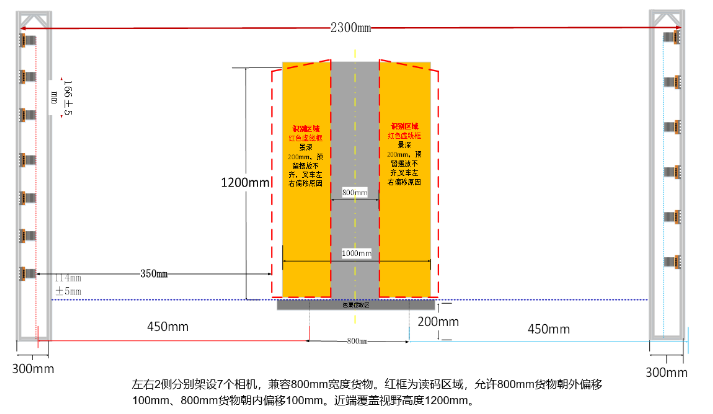

整體架設示意圖

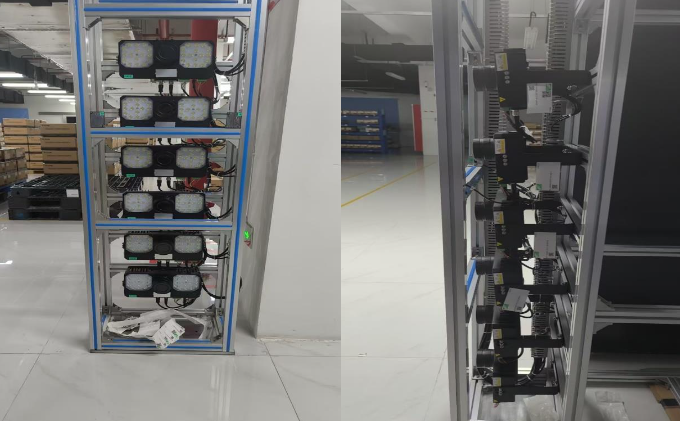

現場實際架設圖

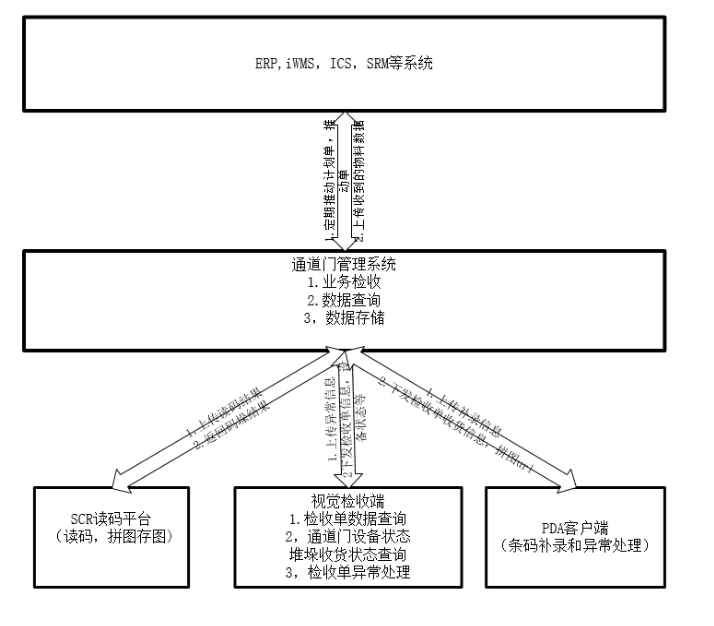

(3)整體方案思路描述

(4)搭建與調試

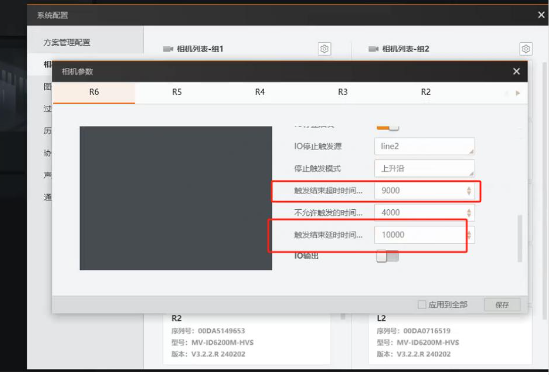

1)使用雙光電傳感模式接lin0和line2進行開始觸發和結束觸發控制。

2)使用二維碼粘貼在2個相機視野重疊處,每個視野重疊區域粘貼1個二維碼，設置相機組數后對相機進行從上到下命名，根據相機后方觀測到相機指示燈為上方，設置角度為0度，根據設置條碼寬高，拼圖寬高，面單寬高為實際卷尺測量參數后，進行標定。

3)查看標定文件內部數據兩相機間h02之差和h12之差是否跟實際相機XY偏移一致。

(5)項目難點及解決方案描述

難點1:需要兼容不同箱體進行箱體碼信息識別。

解決方案1:針對不同箱體進行多個標定文件進行切換兼容。

難點2:需要提供未讀取到異常箱體位置信息。

解決方案2:對于通過HTTP協議對于識別到的箱體每個位置信息發送給客戶收錄系統，進行對固定箱體位置進行判斷是否被讀取到，未讀取顯示異常信息。

難點3:部分箱體會存在反光現象。

解決方案3:反光箱體改用光源和相機分開左右架設，大大降低成像反光效果。

5.方案優勢

1)支持多種類型箱體兼容進行整體碼垛信息識別，目前已兼容20種碼垛箱體進行碼垛碼識別。

2)識別穩定性更高，讀碼率為99.5%以上，并可對未讀取到箱體碼信息可及時報錯，進行PDA異常區補錄。

3) 縮短客戶人力成本，單個門體節約了客戶長期駐扎區域進行掃碼上傳兩個人力，大大提高了工作效率。

4)減少因人員視覺疲勞出現的漏錄少錄異常情況出現，降低收貨方客戶投訴，實施讀碼門項目后，客戶方投訴漏碼率為0。

5.測試效果圖

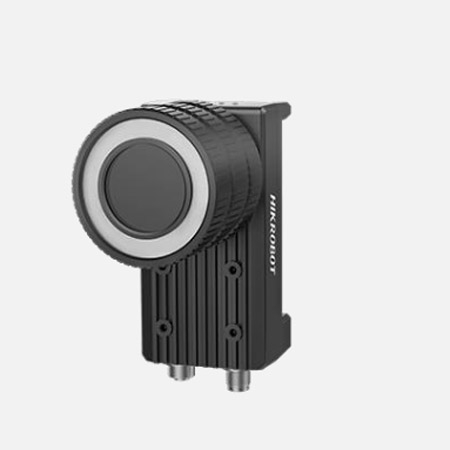

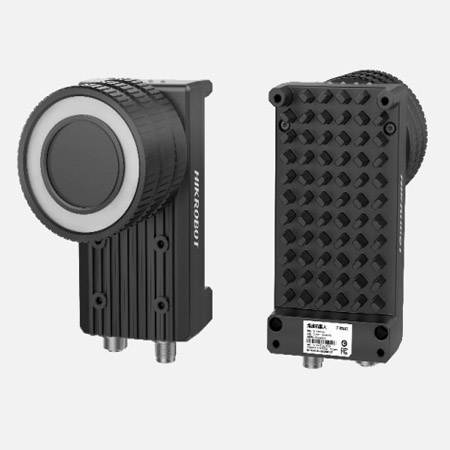

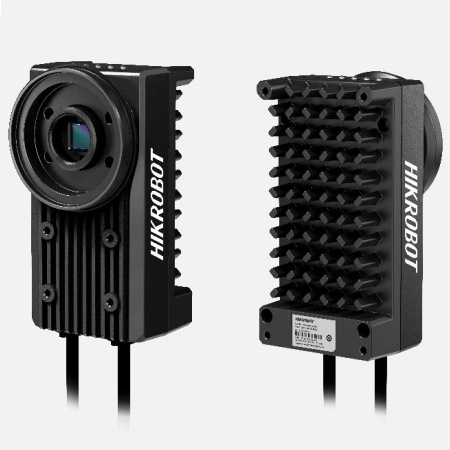

想要搭建穩定可靠的手動叉車動態讀碼門，選對工業讀碼設備至關重要。依托海康 MV-ID6200M 系列智能相機強大的動態解碼性能，可高效滿足物流倉庫叉車通行自動掃碼需求，實現出入庫數據自動采集。艾韋迅深耕工業條碼識別領域，提供讀碼設備選型、方案規劃、現場調試一站式服務，為倉儲自動化項目落地保駕護航，歡迎咨詢獲取定制化解決方案。
